本文简单介绍使用ui制作小地图的方法。

本文方法来源于【【UE5】【蓝图】UMG-小地图制作分享】

图片小地图

制作地图的图片

图片小地图是以静态图片为基础的小地图。

首先，在做好的地形关卡中切换为顶视图，点击最左侧的“三”字菜单，选择高分辨率截图，将地图截图截下来。然后使用图片处理工具将透明网格区域去掉，只留下地形部分。

ui设计

创建一个控件蓝图，拖一个画布面板进去，保持。这个蓝图是主界面的ui。接下来创建小地图的控件蓝图。

先拖一个尺寸框进去，在最顶栏的一排按钮里把填充屏幕改为所需，在尺寸框子布局里设置宽度重载与高度重载，也就是尺寸框的大小。这个尺寸框的大小就是地图UI的大小。然后在尺寸框里添加覆层用于放置多个子组件。在覆层里放置一个包裹框，包裹框里面放置你刚才做的地图图片。再在覆层下面放置箭头的图片。

选中地图图片，在外观-笔刷-图像大小里设置地图图片的大小，图片的大小自定，最好不要小于尺寸框的大小。图片越大，缩放就更大，图片越小，缩放就越小。选中箭头图片，设置一个合适的大小，然后把水平对齐与垂直对齐分别改为水平居中对齐与垂直居中对齐。这样箭头就在ui的最中间了。选中包裹框，在变换-平移里，将平移的x与y改为尺寸框x与y的一半。这样你会发现整个地图图片的左上角在箭头的位置（如图）。最后选中尺寸框，在渲染-剪切里将继承改为剪切到边界。你会发现超出尺寸框边界的图片部分消失了。这样就会出现上图呈现的效果了。

蓝图部分

把两张图片的是变量选项勾上。然后创建三个变量：地图开始点、地图结束点、地图图片大小。变量类型都为向量2D。地图开始点填写地形开始的坐标，就是地形最左上角在世界坐标的x与y轴数值。地图结束点填写地形结束的坐标，就是地形最右下角在世界坐标的x与y轴数值。

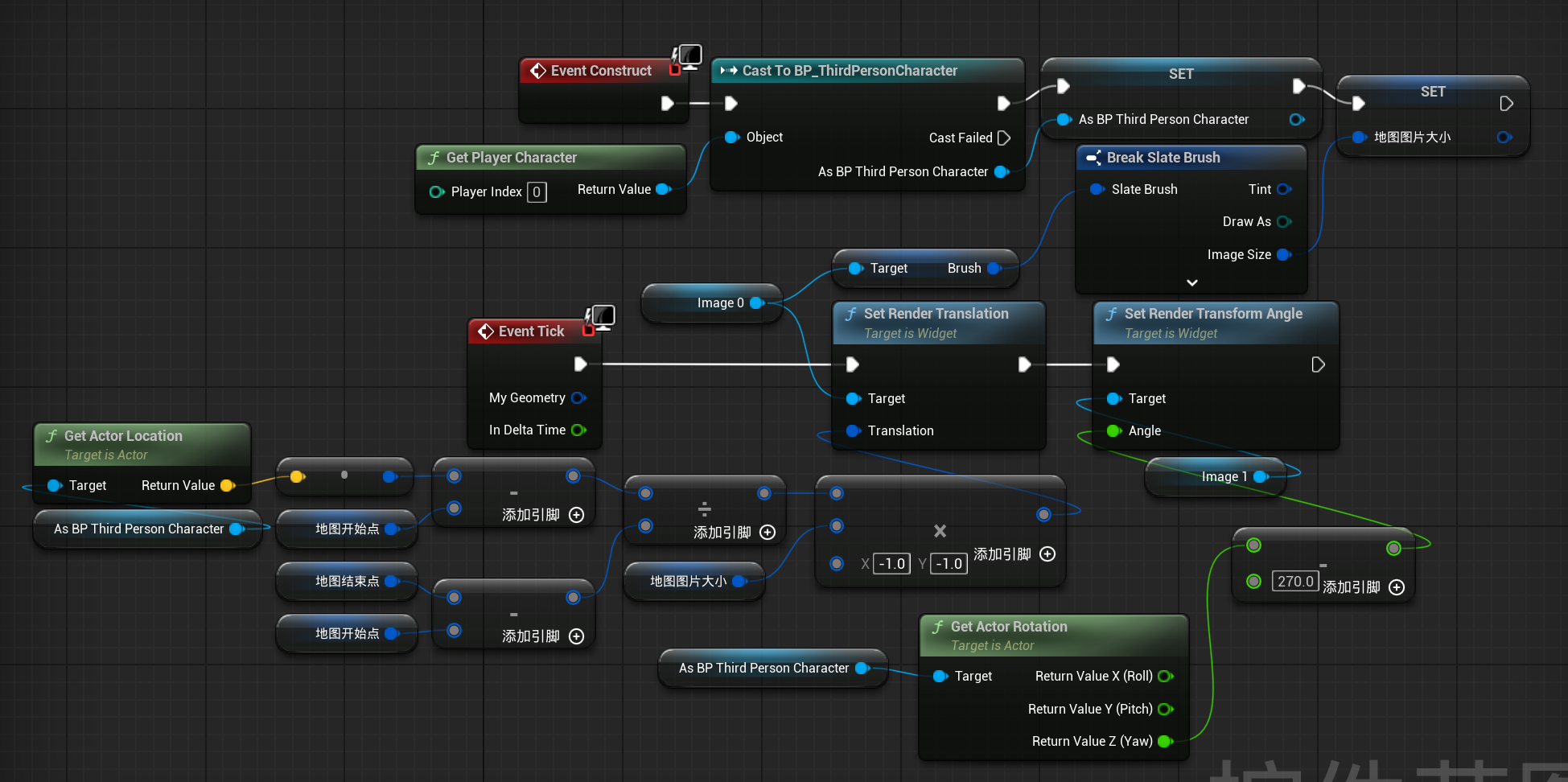

首先在事件构造里我们需要获取玩家的角色变量，然后获取地图图片的大小，把它设置为地图图片大小变量的数值。

接下来就是设置地图图片的移动了。地图会实现显示玩家的位置，其实就是图片一直在按比例移动。设置图片的平移需要用到Set Render Translation节点。计算公式为（角色位置-地图开始点）/（地图结束点-地图开始点）*地图图片大小*-1。除法获取的是玩家在地形中的比例，这个比例乘上地图大小就是箭头应该在地图中的位置。乘-1是为了反向。

然后就是设置箭头的朝向了，用Set Render Transform From Angle。获取玩家的朝向，使用yaw偏航角。因为箭头图片最开始有一个朝向，根据你箭头图片的朝向减去相应的值。

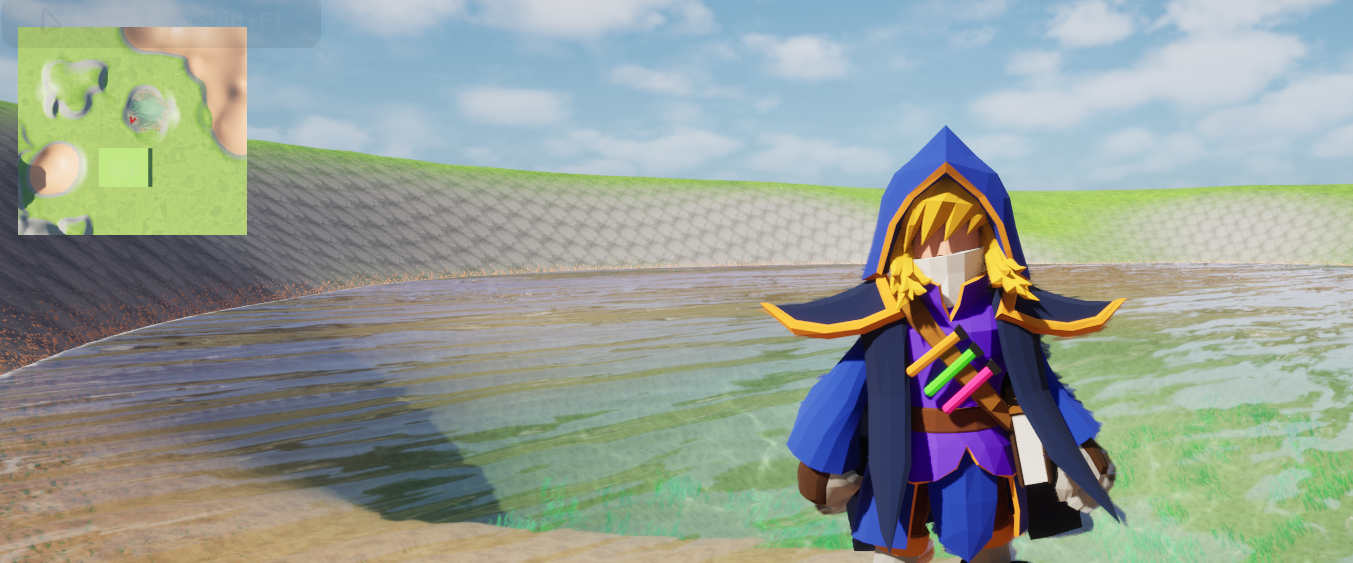

最后将这个小地图ui添加到主ui界面里，勾选大小到内容，再将主ui界面显示出来就可以了。
