深度

世界中有许多物体，我们应该根据远近来确定那些部分应该被画到屏幕上。

画家算法

画家算法先绘制远处的模型的三角形面，再绘制近处的三角形面，近处的会覆盖掉远处的。三角形的深度为三个顶点的平均深度（视图空间的Z值）。然后从远到近进行排序，依次着色。

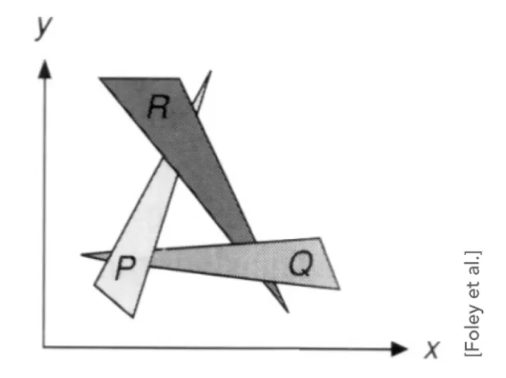

但是画家算法在处理循环遮挡情况下存在问题，而且排序开销较大，不主要使用。

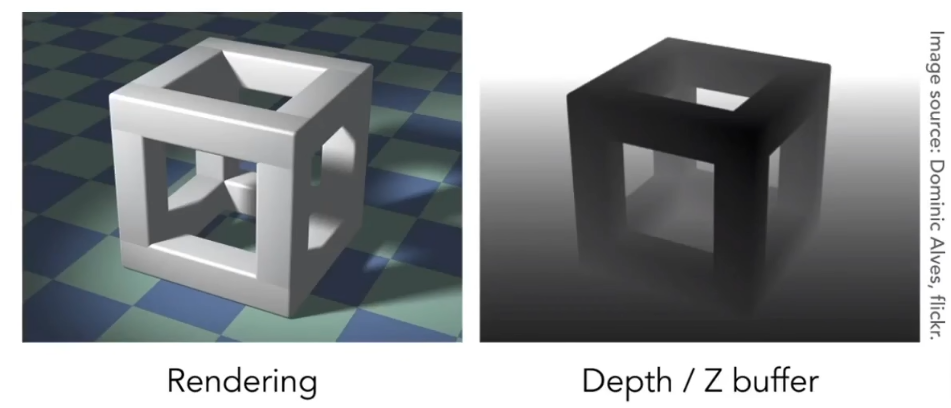

深度缓冲 Z-Buffer

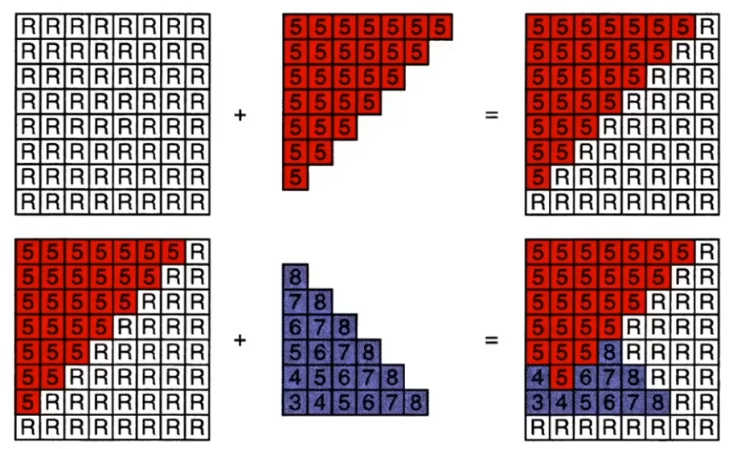

对于每一个像素都记录它的最小深度（使用重心坐标进行深度插值），同时需要帧缓冲FrameBuffer用于记录该像素的经过着色后的颜色。最后FrameBuffer就是这一帧的实际画面。

着色是向物体应用材质的过程。

Blinn-Phong光照模型

物体表面发出的光包括：

• 镜面高光（specular highlights）
• 漫反射（diffuse reflection）
• 环境光照（ambient lighting）

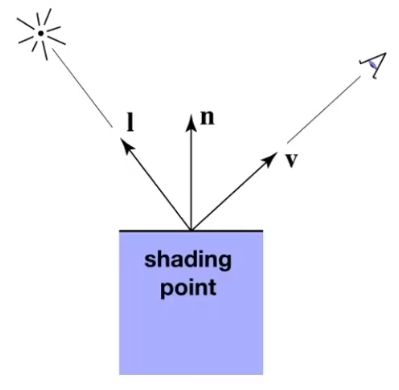

• 视线方向 – v
• 表面法线 – n
• 光照方向 – l
• 表面参数，颜色、粗糙度等等

着色首先不考虑阴影。

漫反射

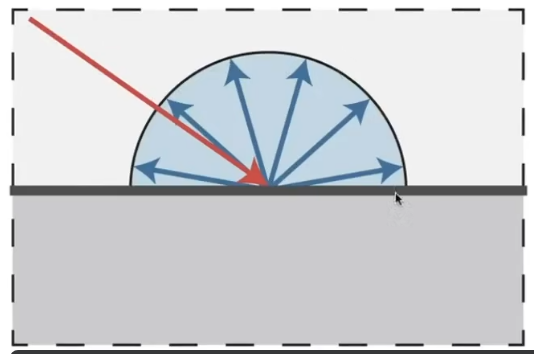

光照到物体表面，光线会向四周均匀地散射出去。

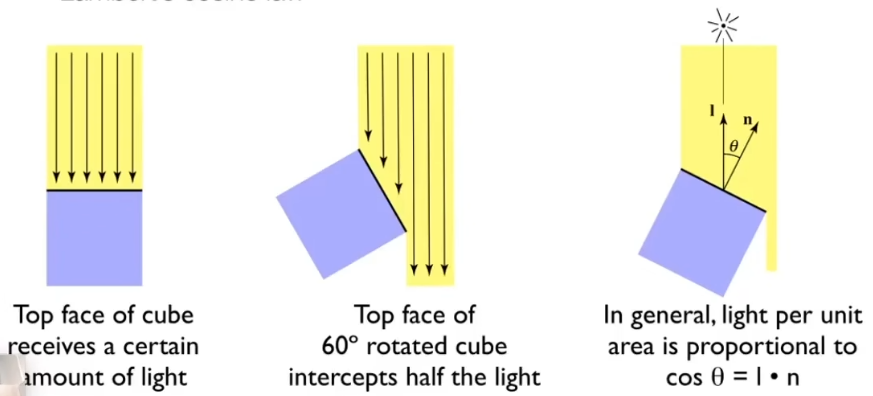

表面接受到光线的强度与光线与表面的夹角有关。接受到的能量与该夹角的余弦值成正比。

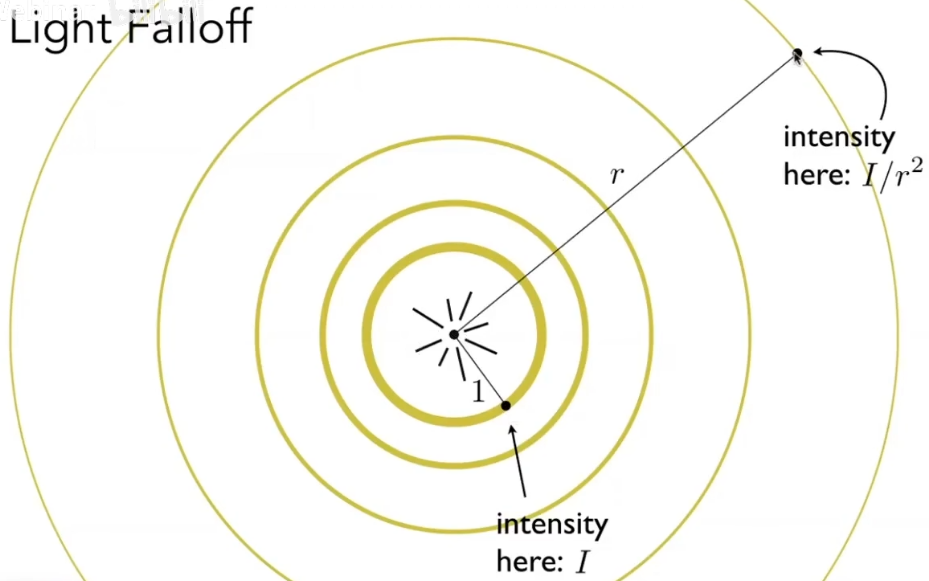

假如传播过程中光照能量不损耗，那么各个球面$4\pi r^{2}$上的能量相等。所以，一个点光照的强弱与它距离光源距离的平方成反比。

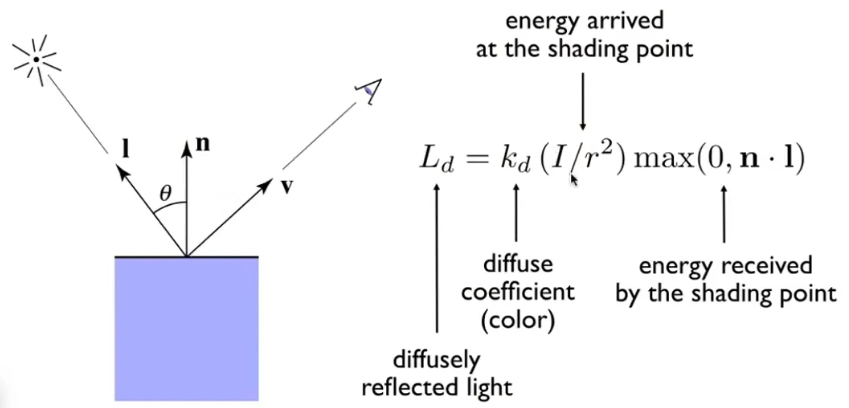

综上，可得漫反射光照的计算公式：

其中，$k_{d}$是漫反射系数，在0到1之间，表示亮度与颜色，$I$为光照强度，$r$为与光源的距离，$n$为表面法线，$l$为入射方向。

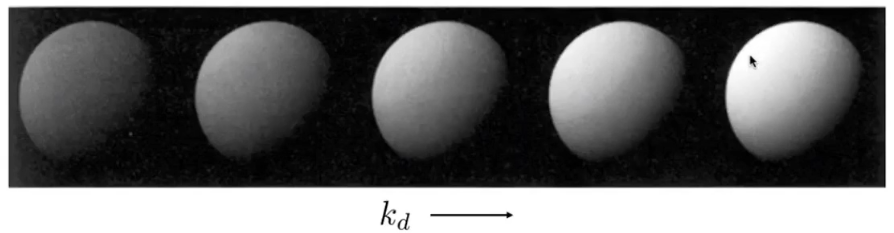

随着K值变大，着色效果如下图所示。

高光

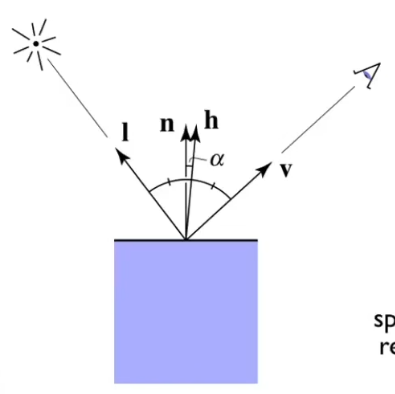

光几乎镜面反射。当观察向量和反射向量足够接近时，就会出现高光现象。我们可以利用半程向量来判断观察向量与反射向量的夹角。

半程向量：

高光：

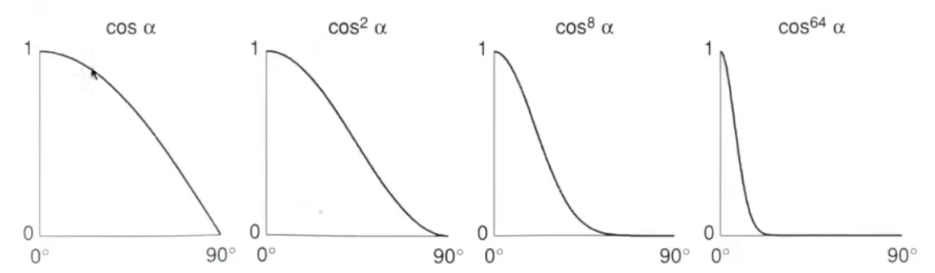

其中，$k_{s}$是高光影响因素。高光计算中不考虑入射角度与接收能量的关系，即不需要乘$\max(0, n \cdot l)$。半程向量夹角处有p次方是为了缩小高光区域。实际上，只有3度左右的范围能看到高光。一般，p大约在100到200之间。

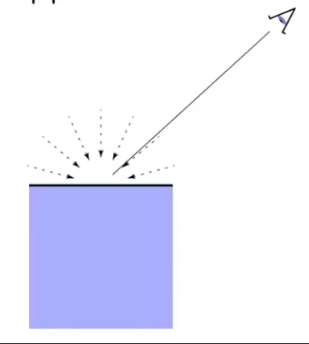

环境光照

真实的环境光照非常复杂。Blinn-Phong光照模型假设所有地方的环境光是相同的。

环境光被简化为常数。

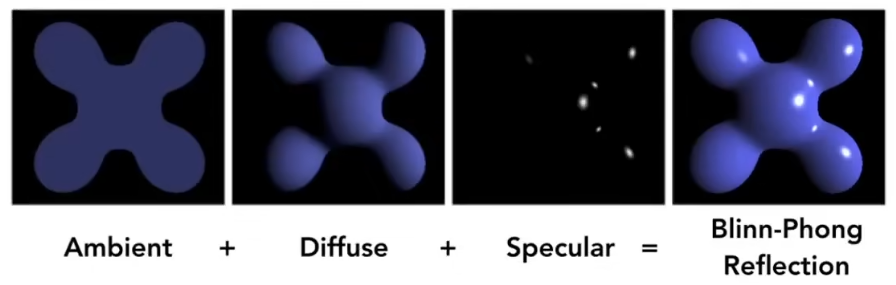

最后，将三者相加即可得到最终光照效果。

着色频率

三个球分别对应：对平面着色、对顶点着色（使用差值计算内部颜色）、对像素（使用差值计算内部法线）着色

平面着色 Shade each triangle (flat shading)

• 三角形是一个面，有一条法线
• 对光滑平面来说效果并不好

高洛德着色 Shade each vertex (Gouraud shading)

• 通过顶点差值计算像素的颜色
• 每个顶点有一条法线

古罗着色 Shade each pixel (Phong shading)

为每个像素应用着色模型

通过顶点差值计算像素的法线

顶点法线

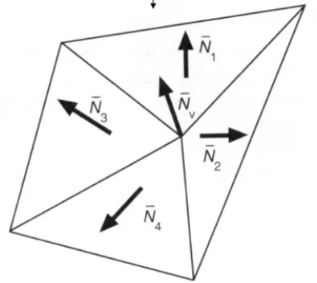

最精确的求顶点法线的方式是通过几何体来求。也可以简化为从周围相邻的面的法线取平均值。

图形管线

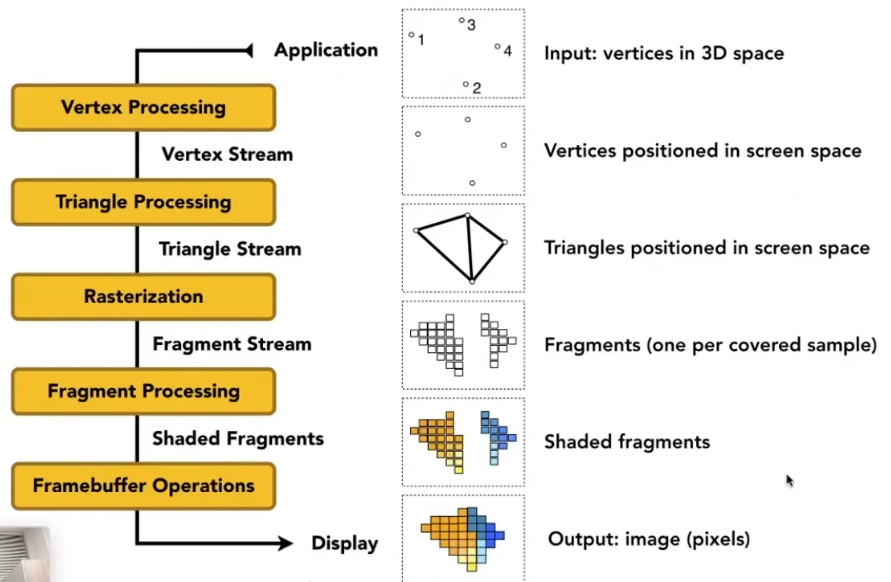

图形管线是图形渲染的全流程。主要包含顶点着色（MVP变换）->光栅化->片元着色等阶段。其中，顶点着色器与片元着色器部分是可编程的。

纹理映射

任何一个三维物体的表面其实是二维的，纹理就是三维物体表面再开后的二维面。模型上的每个三角形顶点都会被分配给纹理上的一个坐标（u,v）。u、v始终在0到1之间。

至于怎么映射、以及纹理如何设计，我们不关心。

重心坐标

通过重心坐标可以做线性插值，其中可以是顶点的位置、材质坐标、颜色、法向量等等属性。

注意到，三维空间内三角形的重心坐标在投影后，不一定是二维投影的重心坐标。所以应该在三维空间做插值，再投影到二维上去；而不是先投影到二维，再做插值。

详细见：https://xuanlin.life/computer-graphics-rasterization.html

应用纹理

把纹理应用到物体过程为：

• 对于每个采样点（像素中心），可以通过重心坐标插值得到纹理对应坐标。原来我们只知道顶点对应的坐标，现在通过插值得到所有采样点的了。
• 获取材质坐标的颜色，并设置该采样点的漫反射系数Kd即可。

纹理放大

因为虽然UV是连续的，但是UV对应的纹理贴图是离散的。当纹理图片分辨率过低，不同UV可能对应的实际纹理像素是相同的，那么就会出现多个像素点仍然对应一个(u,v)坐标，并将该(u,v)坐标下颜色信息复制给该像素点，这样形成的图片边界过渡就会非常不自然，形成一个个的小格子。

对于纹理放大，有三种做法：

最近像素

直接选取距离uv坐标最近的像素。

双线性插值

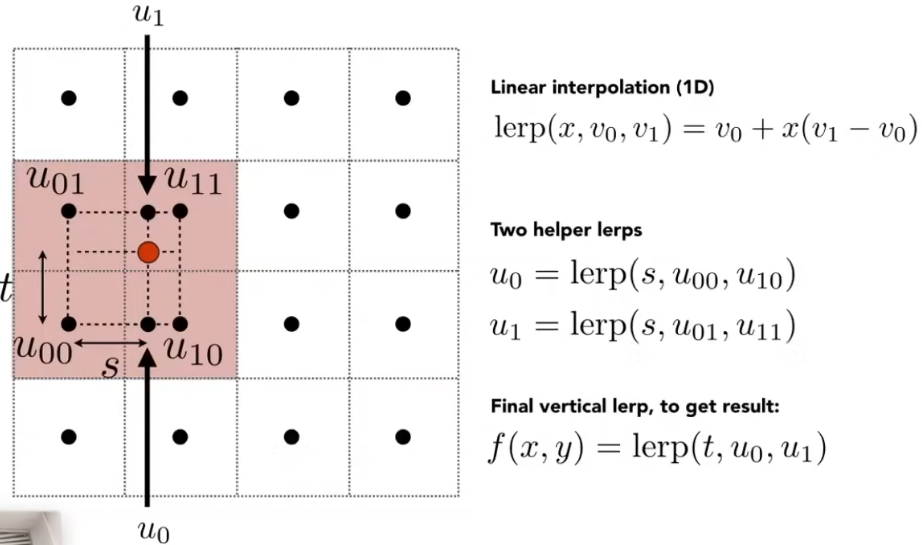

双线性插值就是选取周围4个像素做插值计算出该uv的颜色。

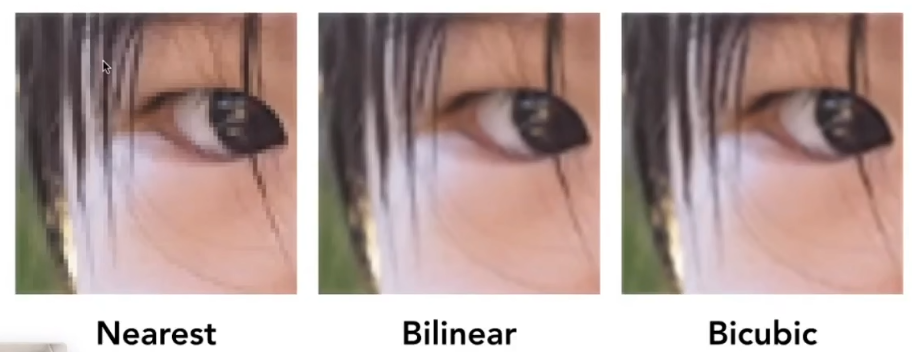

事实上，在纹理被放大和缩小时都可以使用nearest、bilinear或bicubic的做法。这称为纹理滤波（texture filtering）。

纹理放大

屏幕上一个像素所覆盖的区域，映射回纹理空间后，纹理分辨率过高，可能覆盖了一大片纹理区域，包含了成百上千个纹素，就会出现一个像素点对应多个(u,v)坐标。但屏幕像素渲染时，我们却只在这个像素的中心取一个点，通过插值得到一个(u,v)坐标，然后去纹理上采一个点的颜色。这就相当于用一个点的信息来概括一整片区域，完全忽略了区域内的变化，这必然导致走样（比如远处地面的摩尔纹）。

所以，我们需要一个获取一个范围内纹理的像素的平均信息，这就是Mipmap。

Mipmap的额外空间占用仅比原来多1/3。

计算mipmap等级

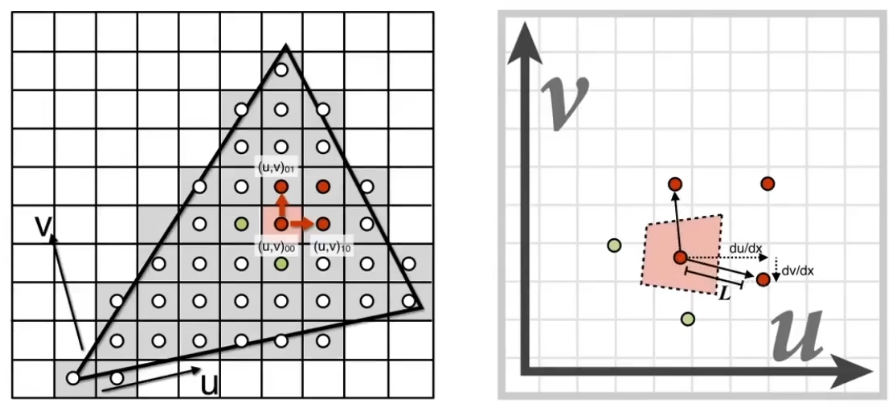

在光栅化时，三角形内部的每一个屏幕像素 (x, y) ，都会被插值出一个独特的 (u, v)。这本身就定义了两个连续函数：u = f(x, y)与v = g(x, y)。

当这个小方块映射到纹理上时，它的形状可以用纹理坐标(u,v)对屏幕坐标(x,y)的偏导数来近似描述。

• du/dx、dv/dx：在屏幕x方向上移动一个像素，纹理坐标u和v的变化量。
• du/dy、dv/dy：在屏幕y方向上移动一个像素，纹理坐标u和v的变化量。

简单做法：光栅化时，是把像素编成一个2×2的小组（quad）来并行处理的。 在这个2×2的组里，四个像素的屏幕坐标和纹理坐标都是已知的。于是：

有了这两个向量，我们就能估算像素在纹理空间覆盖区域的“大小”。为了安全和简单，通常取这两个向量长度的最大值作为特征长度 L。

表示屏幕上的1个像素，大约对应了纹理上 L×L 个纹素的范围。

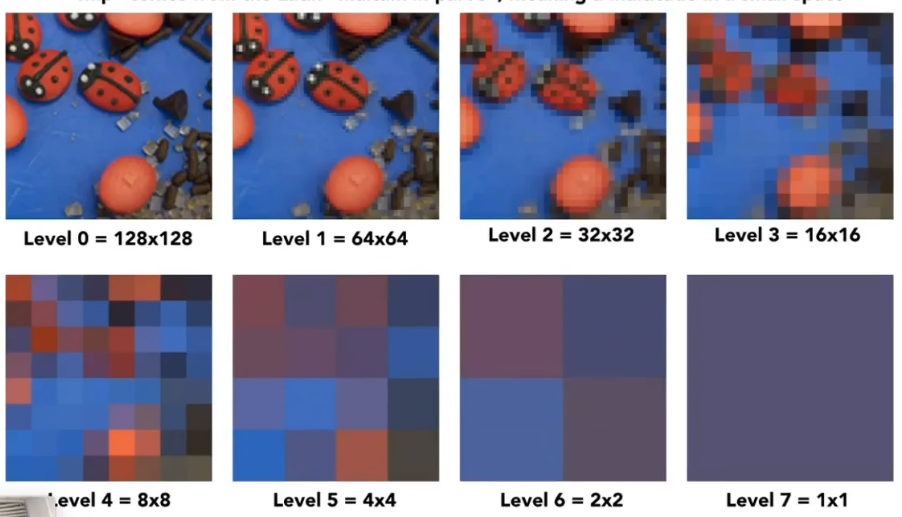

Mipmap的每一层都是上一层长宽各缩小一半，即面积变为1/4。第0层是原始分辨率，第1层是原来的1/2，第D层是原来的$\frac{1}{2}^{D}$。

三线性插值

计算出连续值 D 后，直接取整会造成Mipmap层之间的接缝。因此实践中都会用三线性插值：

1. 取 D 的整数部分 D_floor 和 D_ceil = D_floor + 1。
2. 分别在层级 D_floor 和 D_ceil 上做双线性插值，得到两个颜色值。
3. 再根据 D 的小数部分，把这两个颜色值做线性混合。

这样就能得到平滑过渡的结果。

各向异性过滤

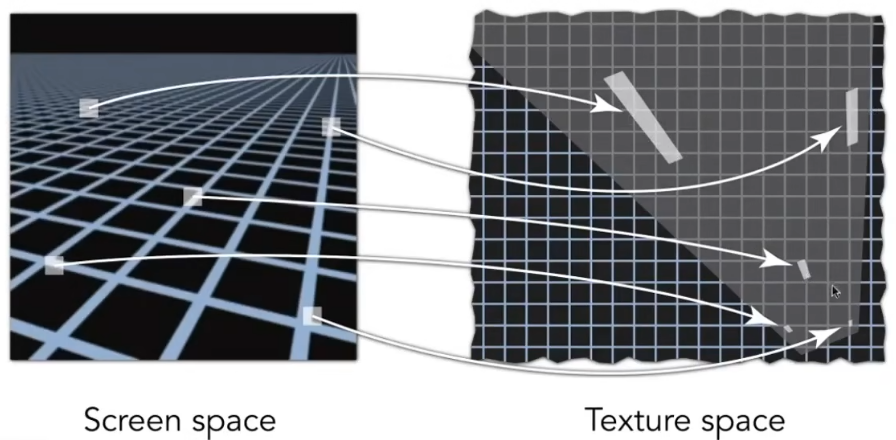

上述前提的假设是屏幕像素在纹理上的“脚印”是一个正正方形。但现实中，由于透视投影和斜视角，脚印常常被拉得很长。比如一堵向远方延伸的墙，屏幕上一个像素对应在纹理上的区域可能是一个扁长的矩形。

当我们强行用最大边长 L把它当正方形处理时：

• 选的Mipmap层级 D = log2(L) 会过高（因为L是长边，远比短边大）。
• 结果就是，一个原本应该很清晰、沿着墙面延伸的纹理，在短边方向上被过度模糊了。

首先要获取屏幕x、y方向的纹理坐标变化率向量，组成一个雅可比矩阵：

对矩阵$J^{T}J$求特征值，其中最大值为λ_major，最小值为λ_minor。它们的平方根就正比于两个轴的长度。将它们开方得L_major与L_minor。

各项异性比例N= L_major / L_minor。个值决定了我们需要沿长轴做多少次采样来覆盖整个椭圆。硬件通常限制在一个上限值（如x16），也就是我们常说的“x4各向异性过滤”、“x16各向异性过滤”。

Mipmap等级：$D = \log_{2}{(L\_minor)}$。注意，这里用的是短轴，从而保证了在这个变化最平缓、信息最密集的方向上，我们选到了足够高分辨率的纹理层，不会过度模糊。

以像素映射到纹理空间的那个中心点 (u0, v0) 为基准，沿着计算出的长轴方向，向两边均匀撒下 N 个采样点，而短轴方向只采样一个点。其总长度

待完成~
